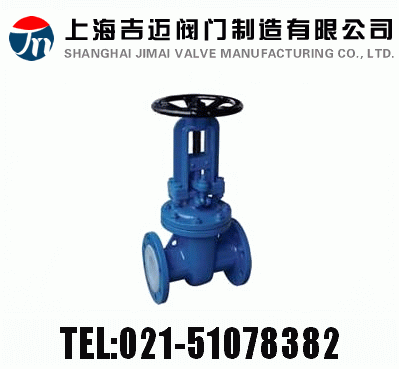

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-51078382
传真:021-51079323
技术:021-51078382

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产≦Z41F46 型 PN16PN25 氟塑料衬里楔式闸阀≧也是国内闸阀生产商之一。我公司经营范围:阀门,管件,流体设备的生产,加工,销售,管道配件,建筑材料,五金交电,自控设备的销售,从事货物及技术的进出口业务!欢迎新老客户来电,来函,我们将为您提供较优质的服务!

产品说明

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为聚四氟乙烯,公称压力 PN16~PN25,阀体材料为灰铸铁衬氟塑料的闸阀。

产品性能参数

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z41F46-16 16 1.6 ≤150 腐蚀性介质
Z41F46-16C
Z41F46-25 25 2.5

返回页首

产品零部件材料

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀零部件材料
型号 材料
阀体、阀盖 闸板、阀杆 阀杆螺母 填料 手轮
Z41F46-16 灰铸铁衬氟塑料 碳素钢衬氟塑料 球墨铸铁或铝青铜 聚四氟乙烯 球墨铸铁
Z41F46-16C 铸钢
Z41F46-25

返回页首

产品外形及结构尺寸

Z41F46 型 PN16 氟塑料衬里楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
40 240 145 110 85 16 4×Φ18 320 370 200 15
50 250 160 125 100 16 4×Φ18 350 405 200 20
65 270 180 145 120 18 4×Φ18 400 470 280 30
80 280 195 160 135 20 8×Φ18 460 560 280 38
100 300 215 180 155 20 8×Φ18 515 625 320 45
125 325 245 210 185 22 8×Φ18 570 690 360 70
150 350 280 240 210 24 8×Φ23 640 790 400 90
200 400 335 295 265 26 12×Φ23 700 910 450 150

返回页首

Z41F46 型 PN25 氟塑料衬里楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
40 240 145 110 85 16 4×Φ18 320 370 200 15
50 250 160 125 100 16 4×Φ18 350 405 200 20
65 270 180 145 120 18 4×Φ18 400 470 280 30
80 280 195 160 135 20 8×Φ18 460 560 280 38
100 300 215 180 155 20 8×Φ18 515 625 320 48
125 325 245 210 185 22 8×Φ18 570 690 360 76
150 350 280 240 210 24 8×Φ23 640 790 400 100
200 400 335 295 265 26 12×Φ23 700 910 450 165

返回页首

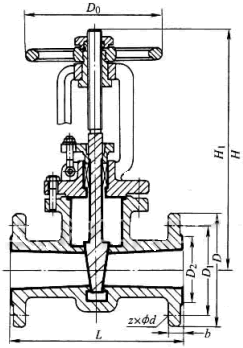

产品外形及结构尺寸示意图

返回页首

声明:本文中所有文字、数据、图片均只适用于参考,Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-51078382。



订货提供产品参数:Z41F46 PN16PN25 氟塑料衬里楔式闸阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号,请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上海吉迈阀门专家为您审核把关。
