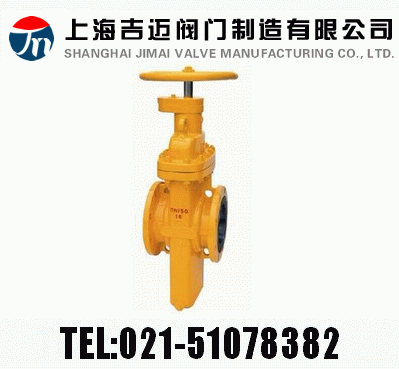

上海吉迈阀门制造有限公司主要生产≦Z47WF 燃气闸阀≧也是国内闸阀生产商之一。我公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将为您提供较优质的服务！

【产品用途】

Z47WF 燃气闸阀（无泄漏燃气平板闸阀）专用于天然气、液体石油气煤气、油品等，它以独特的设计、新颖的结构和良好的密封性能彻底解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命，真正达到零泄漏。

【产品特点】

1. 阀体采用铸造结构。
2. 阀座采用 O 形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的 1/2，能达到轻松开、关阀门。
3. 阀座采用密封面上镶嵌 PTFE，具有 PTFE 对金属和金属对金属的双重密封，PTFE 密封面同时清除闸板脏物的作用。
4. 阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
5. 阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
6. 阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
7. 采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
8. 直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。

【产品执行标准】

设计与制造：API 600

法兰尺寸：ANSI B16.5

结构长度：ANSI B16.10

压力~温度：ANSI B16.34

检验与试验：API 598

【产品性能规范】

Z47WF 燃气闸阀主要性能规范

压力等级		常温试验压力（MPa）				适用温度	适用介质
		壳体试验	左密封	右密封	低压气密封		普通型	抗硫型
公称压力 （MPa）	1.6	2.4	1.76	1.76	0.6	-29~121℃或按用户要求	石油、天然气、水等非腐蚀性介质	含H2S、Co2的石油、天然气、水等腐蚀性介质
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级（Lb）	150	3.0	2.2	2.2	0.6
	300	7.5	5.5	5.5	0.6

返回页首

【产品零部件材质】

Z47WF 燃气闸阀主要零件材质

序号	零件名称	材料
1	排污堵头	25
2	阀体	WCB
3	闸板	16Mn+ENP
4	阀座	16Mn
5	O形圈	NBR
6	密封圈	PTFE
7	阀杆螺母	ZQAL9-4
8	阀杆	1Cr13
9	垫片	柔性石墨+1Cr18Ni9
10	阀盖	WCB
11	双头螺柱	35CrMo
12	螺母	45
13	O形圈	NBR
14	轴承	组件Package
15	对开环	45
16	内六角螺钉	35
17	键	45
18	开关指示器	PTFE+1Cr18Ni9
19	手轮	Q235A
20	螺母	35

返回页首

【产品外形和连接尺寸】

Z47WF 燃气闸阀主要外形和连接尺寸

DN (mm)	NPS (in)	法兰	对焊	手动			齿动			齿动装置	电动			电动装置
		L	L1	H	H1	D0	H	H1	D0		H	H1	D0
25	1	165	-	85	228	180	-	-	-	-	-	-	-	-
32	11/4	165	-	103	231	180	-	-	-	-	-	-	-	-
40	11/2	178	-	115	240	250	-	-	-	-	-	-	-	-
50	2	178	216	130	255	250	-	-	-	-	-	-	-	-
65	21/2	190	241	160	355	300	-	-	-	-	-	-	-	-
80	3	203	283	180	360	300	-	-	-	-	-	-	-	-
100	4	229	305	214	400	300	-	-	-	-	-	-	-	-
125	5	254	381	257	460	350	-	-	-	-	-	-	-	-
150	6	267	403	300	500	350	-	-	-	-	-	-	-	-
200	8	292	419	388	570	350	-	-	-	-	-	-	-	-
250	10	330	457	475	680	400	475	700	350	0型	475	710	500	SMC-03
300	12	356	502	547	750	450	547	870	350	0型	547	880	305	SMC-00
350	14	381	572	625	875	450	625	995	450	1型	625	1015	305	SMC-00
400	16	406	610	712	1000	500	712	1120	450	1型	712	1130	305	SMC-00
450	18	432	660	785	1130	500	785	1280	450	1型	785	1360	305	SMC-0
500	20	457	711	880	1200	600	880	1350	450	1型	880	1430	305	SMC-0
600	24	508	813	1045	1420	800	1045	1570	500	2型	1045	1650	305	SMC-1
700	28	610	914	1190	1650	800	1190	1800	500	2型	1190	1910	305	SMC-1
800	32	660	914	1360	1880	1000	1360	2040	500	2型	1360	2140	305	SMC-1
900	36	771	1016	1510	2100	1000	1510	2280	600	3型	1510	2390	458	SMC-2
1000	40	811	-	1715	2300	1200	1715	2480	600	3型	1715	2590	458	SMC-2

返回页首

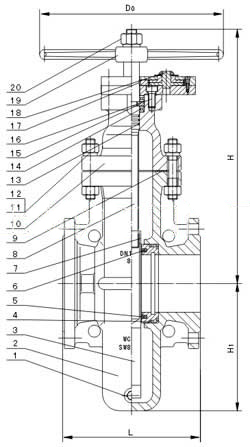

【产品外形和连接尺寸尺寸示意图】



订货提供产品参数：Z47WF 燃气闸阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门专家为您审核把关。
