上海吉迈阀门制造有限公司主要生产≦T40H-10、T40H-16、T40H-25 型手动调节阀≧也是国内调节阀生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

产品说明

T40H-10、T40H-16、T40H-25 型手动调节阀：适用于工作压力 ≤1.6MPa、介质温度 ≤200℃（和 ≤2.5MPa、介质温度 ≤350℃）的蒸汽或热水管路上作为调节流量之用。按顺时针旋转手轮即可关闭手动调节阀，这时阀杆带动阀瓣下降，直使两锥形密封面接触达到严密将管路关闭为止。

产品特点：①改善供热供况：凡是采用手动调节阀的支线及热力点都可以按着设计工况进行流量调节，达到良好的温度工况，这种调节阀比闸阀、截止阀调节性能好，它具有近似直线调节性能。因此，各采暖建筑物的冷热不均现象得到有力改善。②节省能源：热力管网由于温度压力失调，造成某些分支流量过大，使一些建筑温度过高，用户不得不开窗户，达到节省能源的目的。③改善网管水力的工况：手动调节阀能按照额定流量进行控制，将网管超量运行的流量降低，使原来的水工况恶化程度得到一定的改善。

产品性能参数

T40H-10、T40H-16、T40H-25 型手动调节阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
T40H-10	10	1.0	≤200	水、蒸汽
T40H-16	16	1.6
T40H-25	25	2.5

返回页首 ⇑

产品零部件材料

T40H-10、T40H-16、T40H-25 型手动调节阀零部件材料

型号	材料
	阀体、阀盖、填料压盖、手轮	阀杆、阀瓣密封圈	指示盘、阀杆螺母、螺母套
T40H-10	灰铸铁、（铸钢）	不锈钢	黄铜
T40H-16
T40H-25

返回页首 ⇑

产品外形及结构尺寸

T40H-10 型手动调节阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	f	b	H	H1	D0	z×Φd	重量/kg
250	730	395	350	320	3	28	914	1074	500	12×Φ22	327
300	850	445	400	370	4	28	914	1074	500	12×Φ22	422
350	980	505	460	430	4	30	968	1168	500	16×Φ22	610
400	991	565	515	482	4	32	968	1168	500	16×Φ26	750
450	1092	615	565	532	4	32	1100	1350	680	20×Φ26	999
500	1194	670	620	585	4	34	1100	1350	680	20×Φ26	999

返回页首 ⇑

T40H-16 型手动调节阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	f	b	H	H1	D0	z×Φd	重量/kg
15	130	95	65	47	2	14	160	172	65	4×Φ13.5	2.5
20	150	105	75	58	2	16	160	172	65	4×Φ13.5	3.5
25	160	115	85	68	2	16	182	195	80	4×Φ13.5	4.8
32	180	140	100	78	2	18	192	210	80	4×Φ13.5	7
40	200	150	110	88	3	18	250	273	120	4×Φ13.5	9.5
50	230	165	125	102	3	20	264	290	120	4×Φ17.5	13.5
65	290	185	145	122	3	20	380	426	200	4×Φ17.5	29
80	310	200	160	133	3	22	413	468	200	8×Φ17.5	35
100	350	220	180	158	3	24	466	530	240	8×Φ17.5	56
125	400	250	210	184	3	26	540	613	260	8×Φ17.5	79
150	480	285	240	212	3	26	623	698	360	8×Φ22	117
200	600	340	295	268	3	30	687	777	400	12×Φ22	185
250	730	395	350	320	3	30	940	1074	500	12×Φ22	327
300	850	445	460	430	4	30	940	1074	500	12×Φ22	422

返回页首 ⇑

T40H-25 型手动调节阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	f	b	H	H1	D0	z×Φd	重量/kg
15	130	95	65	47	2	16	160	172	65	4×Φ13.5	2.5
20	150	105	75	58	2	18	160	172	65	4×Φ13.5	3.5
25	160	115	85	68	2	18	182	195	80	4×Φ13.5	4.8
32	180	140	100	78	2	20	192	210	80	4×Φ13.5	7
40	200	150	110	88	3	20	250	273	120	4×Φ17.5	9.5
50	230	165	125	102	3	22	264	290	120	4×Φ17.5	13.5
65	290	185	145	122	3	24	380	426	200	8×Φ17.5	29
80	310	200	160	133	3	26	413	468	200	8×Φ17.5	35
100	350	235	190	158	3	28	466	530	240	8×Φ22	56
125	400	270	220	184	3	30	540	613	260	8×Φ26	79
150	480	300	250	212	3	34	623	698	360	8×Φ26	117
200	600	360	310	278	3	34	687	777	400	12×Φ26	185

返回页首 ⇑

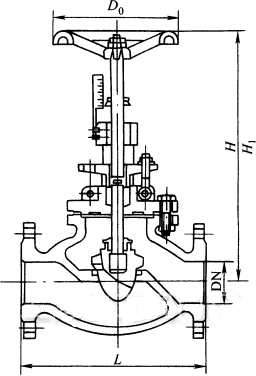

产品外形及结构尺寸示意图

返回页首 ⇑



订货提供产品参数：T40H-10、T40H-16、T40H-25 型手动调节阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门专家为您审核把关。

专业制造、专业服务，吉迈为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是吉迈永恒的主题。吉迈严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

1. 守信合同，保证及时供货，随时保持与客户联系
2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1. 吉迈产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4. 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高吉迈的服务质量

订货流程

1. 客户采购清单请传真至 021-51079323，或来电咨询 021-51078382。
2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3. 具体商定：交货期、特殊要求等事宜。

订货须知

1. 客户对产品有特殊要求，须在订货合同中提供以下说明：
   1. 结构长度
   2. 连接形式
   3. 公称直径、全通径、缩径、管道尺寸
   4. 运用介质及温度、压力范围
   5. 实验、检验标准及其他要求
2. 本场可根据客户特殊要求配置各类驱动装置。
3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
