一、Q911F电动内螺纹球阀简介:
    Q911F电动内螺纹球阀采用一体化结构,有输入控制信号(4~20mA DC或1~5V DC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。Q911F电动内螺纹球阀是精小型电动执行器及不锈钢内螺纹球阀组成的,球阀阀体可分为一体式、二片式和三片式,是304、316或316L不锈钢材料硅溶胶精密铸造而成。阀座采用聚四氟乙烯弹性密封结构,启闭轻松密封可靠。适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
二、Q911F电动内螺纹球阀工作原理:
   Q911F电动内螺纹球阀以DC24V、AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90o)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(二位开关式接受DC24V、AC220V或AC380V电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。
三、Q911F电动内螺纹球阀产品特点:
1、安装简便,能以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择,更有防爆电装。
3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
4、直连方式,电动执行机构内置伺服系统,无须另配伺服放大器。
5、球阀和电动执行器之间无支架连接,一体化的外型结构紧凑,减少设备空间。
6、密封材料为聚四氟乙烯等,具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。

四、Q911F电动内螺纹球阀产品实拍:


五、Q911F电动内螺纹球阀主要技术参数:
1、阀体

阀体形式 内螺纹精铸阀体
公称通径 DN6~100mm
公称压力 PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K
连接形式 管螺纹(G)、锥螺纹(NPT)
阀盖形式 一体式
压盖型式 压帽拧紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
2、阀内件
阀芯形式 O型球型阀芯
流量特性 快开特性
3、执行机构
执行器型号 DSR、3810R、DZW、HQ、PSQ电动执行机构
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

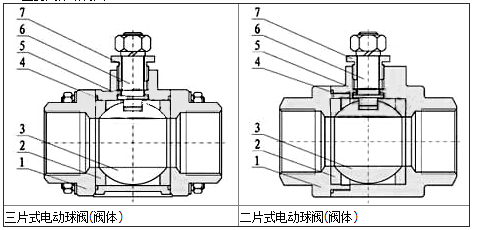

六、Q911F电动内螺纹球阀主要零件材料:
1 左阀体 WCB、CF8、CF8M、CF3M
2 阀座 PEFE、PPL、304、316
3 球体 WCB、CF8、CF8M、CF3M
4 密封圈 PTFE/金属石墨缠绕垫片
5 右阀体(中阀体) WCB、CF8、CF8M、CF3M
6 阀杆 2Cr13304、316、316L
7 填料压盖 WCB、CF8、CF8M、CF3M
七、Q911F电动内螺纹球阀主要性能指标:
公称通径DN(mm) 6 8 10 15 20 25 32 40 50 65 80 100
允许压差(MPa) ≤ 公称压力
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%
八、Q911F电动内螺纹球阀主要性能参数:
试验压力(Mpa) 公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

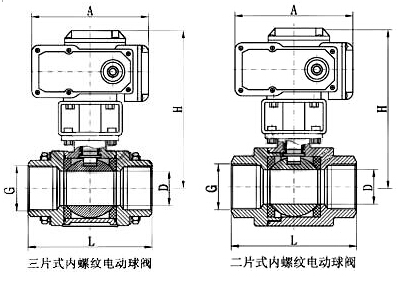

九、Q911F电动内螺纹球阀主要外形及连接尺寸:
