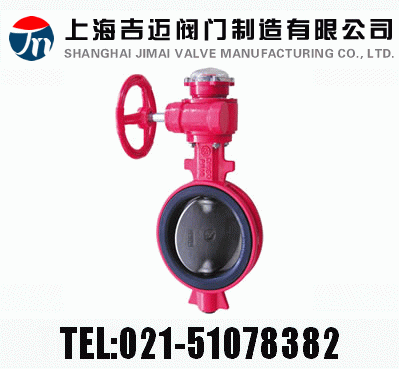

XD371X-10、XD371X-16 型对夹式信号蝶阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-51078382
传真:021-51079323
技术:021-51078382

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产≦XD371X-10XD371X-16 型对夹式信号蝶阀≧也是国内蝶阀生产商之一。公司经营范围:阀门,管件,流体设备的生产,加工,销售,管道配件,建筑材料,五金交电,自控设备的销售,从事货物及技术的进出口业务!欢迎新老客户来电,来函,我们将竭诚为您提供满意的服务!

【产品用途】
XD371X-10、XD371X-16 型对夹式信号蝶阀适用于消防系统中控制阀门,要求常开的场合,当阀门开或关到指定位置时,阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭,以防止阀门误关闭而影响自动喷水灭火功能。

【性能参数】
型号
XD371X-10
XD371X-16
工作压力(MPa)
1.0
1.6
适用温度(℃)
≤65
适用介质
水等
材料
阀体
铸铁
蝶板
球墨铸铁(表面尼龙覆层)
阀杆
铬不锈钢
阀座
丁晴橡胶
填料
O形橡胶圈

主要外形和连接尺寸

XD71X-10
通径(mm) L D K n-Фd H H1 W W1
50 43 165 125 4-Ф18 80 320 266 90
65 46 185 145 4-Ф18 89 330 266 90
80 46 200 160 8-Ф18 95 340 266 90
100 52 220 180 8-Ф18 114 360 266 90
125 56 250 210 8-Ф18 127 380 266 90
150 56 285 240 8-Ф22 139 390 266 90
200 60 340 295 8-Ф22 175 525 125 90
250 68 395 350 12-Ф22 203 555 125 90
300 78 445 400 12-Ф22 242 610 190 90
【结构图片】
声明:本文中所有文字、数据、图片均只适用于参考,XD371X-10、XD371X-16 型对夹式信号蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-51078382。



订货提供产品参数:XD371X-10XD371X-16 型对夹式信号蝶阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号,请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上海吉迈阀门专家为您审核把关。
